Details zu

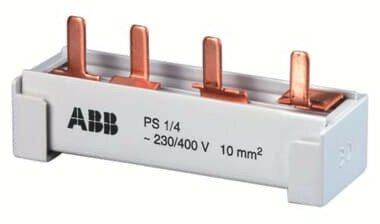

ABB PS4/12NN Phasenschiene 4Ph.,12Pins,10qmm
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
- Anzahl der Phasen: 4
- Polzahl: 12
- Geeignet für Anzahl Geräte: 3
- Teilungsmaß: 17,5mm
- Querschnitt: 10mm²
- Länge: 24mm
- Bemessungsdauerstrom Iu: 63A
- Ausführung des elektrischen Anschlusses: Stift
- Isoliert: ja
- Max. Bemessungsbetriebsspannung Ue: 690V
- Bemessungskurzzeitstromfestigkeit Icw: 25kA
- Geeignet für Geräte mit N-Leiter: ja
- Geeignet für Geräte mit Hilfsschalter: nein
- Farbe: grau
Suchbegriffe: Phasenschiene, PS
Genaue technische Spezifikationen für "ABB PS4/12NN Phasenschiene 4Ph.,12Pins,10qmm" können nachfolgendem Datenblatt entnommen werden:
|
---|
4 |
12 |
3 |
17,5mm |
10mm² |
24mm |
63A |
Stift |
ja |
690V |
25kA |
ja |
nein |
grau |
