Details zu

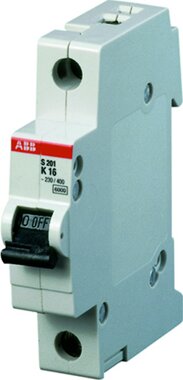

ABB S201-K16 Sicherungsautomat 6kA,16A,1P
ABB S201-K16, 230/400 V
System pro M compact Baureihe S200-K Kurzschlußschaltvermögen: 6 kA, nach DIN VDE 0660, Teil 101
- Auslösecharakteristik: K
- Bemessungsstrom: 16A
- Bemessungsspannung: 230V
- Spannungsart: AC/DC
- Frequenz: 60Hz
- Breite in Teilungseinheiten: 1
- Polzahl (gesamt): 1
- Energiebegrenzungsklasse: 3
- Zusatzeinrichtungen möglich: ja
- Überspannungskategorie: 3
- Einbautiefe: 69mm
- Schutzart (IP): IP20
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10kA
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6kA
- Verschmutzungsgrad: 2
- Mitschaltender Neutralleiter: nein
- Anzahl der abgesicherten Pole: 1
- Geeignet für Unterputz-Installation: nein
- Bemessungsisolationsspannung Ui: 440V
- Bemessungsstoßspannungsfestigkeit Uimp: 4kV
- Umgebungstemperatur während des Betriebs: 55°C
- Anschließbarer Leiterquerschnitt mehrdrähtig: 25mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 35mm²
Suchbegriffe: Schraubsicherungsautomat, Reiheneinbaugerät, MCB, LS-Schalter, Leitungsschutzschalter, Installationsautomat, Einbaugerät, Einbauautomat, EB-Automat, Automat
Genaue technische Spezifikationen für "ABB S201-K16 Sicherungsautomat 6kA,16A,1P" können nachfolgendem Datenblatt entnommen werden:
|
|---|
| 69mm |
| K |
| 1 |
| 1 |
| 16A |
| 230V |
| 440V |
| 4kV |
| 6kA |
| AC/DC |
| 6kA |
| 10kA |
| 10kA |
| 3 |
| nein |
| nein |
| 3 |
| 3 |
| ja |
| IP20 |
| nein |
| |
| Leistung |
|---|
| 230/400 V |
| 16 A |
| 50/60 Hz |
| |
| Betriebsbedingungen |
|---|
| -40 - 70 °C |
| -25 - 55 °C |
| |
| Gewicht und Abmessungen |
|---|
| 17,5 mm |
| 69 mm |
| 88 mm |
| 125 g |
