Eaton T0-2-1/I1/SVB HAUPTSCHALTER

33,40 €
zzgl. Versandkosten
  • Artikelnummer:U77625055
Auf Lager. Zustellung in 1-3 Werktagen.
  • Beschreibung
  • Datenblatt
  • Rezensionen
  • Zubehör

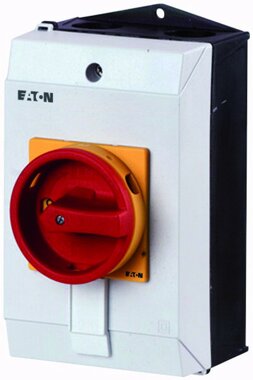

Eaton T0-2-1/I1/SVB HAUPTSCHALTER
Hauptschalter, T0, 20 A, Aufbau, 2 Baueinheit(en), 3-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung

ausgerüstet mit rotem Sperrgriff und gelbem Sperrkranz, 0-Stellung abschließbar mit max. 3 Vorhängeschlössern, verwendbar als Not-Aus-Schalter nach VDE 0113 und als Reparatur- und Wartungsschalter

  • Polzahl: 3
  • Bemessungsbetriebsleistung bei AC-23, 400 V: 5,5kW
  • Anzahl der Hilfskontakte als Öffner: 0
  • Anzahl der Hilfskontakte als Schließer: 0
  • Anzahl der Hilfskontakte als Wechsler: 0
  • Bemessungsdauerstrom Iu: 20A
  • Max. Bemessungsbetriebsspannung Ue bei AC: 690V
  • Ausführung als NOT-AUS-Einrichtung: ja
  • Schutzart (IP), frontseitig: IP65
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Gerätebauart: Komplettgerät im Gehäuse
  • Ausführung des Betätigungselements: Türkupplungsdrehantrieb
  • Geeignet für Bodenbefestigung: ja
  • Bedingter Bemessungskurzschlussstrom Iq: 6kA
  • Motorantrieb integriert: nein
  • Geeignet für Frontbefestigung 4-Loch: nein
  • Ausführung als Wartungs-/Reparaturschalter: ja
  • Spannungsauslöser optional: nein
  • Geeignet für Frontbefestigung Zentral: nein
  • Geeignet für Zwischenbau: nein
  • Geeignet für Verteilereinbau: nein
  • Ausführung als Hauptschalter: ja
  • Ausführung als Sicherheitsschalter: ja
  • Motorantrieb optional: nein
  • Verriegelbar: ja
  • Ausführung als Wendeschalter: nein
  • Bemessungskurzzeitstromfestigkeit Icw: 0,32kA
  • Farbe des Betätigungselements: rot
  • Bemessungsbetriebsspannung: 690V
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5kW
  • Schaltleistung bei 400 V: 5,5kW
  • Bemessungsdauerstrom bei AC-21, 400 V: 20A
  • Anzahl der Schalter: 1
  • Bemessungsdauerstrom bei AC-23, 400 V: 13,3A
  • Schutzart (NEMA): sonstige

Suchbegriffe: Isolierstoffgehäuse, Kapselung, Kleingehäuse, Leitungsdurchsteckmembran, Netztrennschalter, Nockenschalter, Not-Aus, Reparaturschalter, Vorhängeschlosssperre, Wartungsschalter

Hinweise zur Batterie- und Geräteentsorgung

Downloads

Genaue technische Spezifikationen für "Eaton T0-2-1/I1/SVB HAUPTSCHALTER" können nachfolgendem Datenblatt entnommen werden:


Ausführung als Hauptschalterja
Ausführung als Wartungs-/Reparaturschalterja
Ausführung als Sicherheitsschalternein
Ausführung als NOT-AUS-Einrichtungja
Ausführung als Wendeschalternein
Anzahl der Schalter1
Bemessungsdauerstrom Iu20A
Bemessungsdauerstrom bei AC-23, 400 V13,3A
Bemessungsdauerstrom bei AC-21, 400 V20A
Bemessungsbetriebsleistung bei AC-3, 400 V5,5kW
Bemessungskurzzeitstromfestigkeit Icw0,32kA
Schaltleistung bei 400 V5,5kW
Bedingter Bemessungskurzschlussstrom Iq6kA
Polzahl3
Anzahl der Hilfskontakte als Öffner0
Anzahl der Hilfskontakte als Schließer0
Anzahl der Hilfskontakte als Wechsler0
Motorantrieb optionalnein
Motorantrieb integriertnein
Spannungsauslöser optionalnein
GerätebauartKomplettgerät im Gehäuse
Geeignet für Bodenbefestigungja
Geeignet für Frontbefestigung 4-Lochnein
Geeignet für Frontbefestigung Zentralnein
Geeignet für Verteilereinbaunein
Geeignet für Zwischenbaunein
Farbe des Betätigungselementsrot
Ausführung des BetätigungselementsTürkupplungsdrehantrieb
Verriegelbarja
Anschlussart HauptstromkreisSchraubanschluss
Mit vormontierter Verkabelungnein
Schutzart (IP), frontseitigIP65
Schutzart (NEMA)12

Merkmale
TypKippschalter
Anzahl der Pole3P
Eingebaute AnzeigeNein
Internationale Schutzart (IP-Code)IP65
ProduktfarbeRot, Weiß, Gelb

Gewicht und Abmessungen
Breite80 mm
Tiefe110 mm
Höhe137 mm

Betriebsbedingungen
Temperaturbereich in Betrieb-25 - 40 °C
