Eltako Blister-Pack Dimmen

Details zu
Eltako Blister-Pack Dimmen

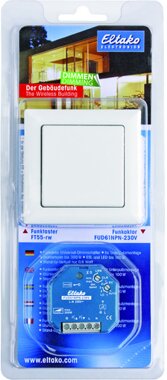

Blister-Pack Dimmen besteht aus einem batterie- und leitungslosen Funktaster FT55 in reinweiß glänzend und einem Universal-Dimmaktor FUD61NPN-230V. Der Dimmer erkennt die Lampenart selbständig und ermöglicht die Einstellung der Mindesthelligkeit und der Dimmgeschwindigkeit. FT55-wg: Funktaster, 80x80mm außen, Rahmen-Innenmaß 55x55mm, 15mm hoch. Erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust. Im Lieferumfang enthalten sind der Rahmen R, eine Wippe W55, eine Doppelwippe DW55 (alle gleiche Farbe), ein Befestigungsrahmen BRF, die Halteplatte HP, das Funkmodul und eine Klebefolie. Funktaster mit einer Wippe können zwei auswertbare Signale senden: Wippe oben drücken und Wippe unten drücken. Funktaster mit Doppelwippe können vier auswertbare Signale senden: Zwei Wippen je oben und unten drücken. Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet. Dann kann auch die Funktaster-Beleuchtung FTB von hinten an die Halteplatte gerastet werden. Ab Werk ist die Doppelwippe auf das Funkmodul gerastet. Soll diese gegen die große Wippe ausgetauscht werden, dann die Wippenhälften nach vorne abziehen und hierbei nicht zur Mitte hin verbiegen. Danach die große Wippe so aufrasten, dass deren Kennzeichnungen 0 und I auf der Rückseite mit dem Funkmodul übereinstimmen. Bei dem Ankleben zuerst das Set Halteplatte mit Rahmen und Befestigungsrahmen ? mit den Rastungen oben und unten ? ankleben. Danach das Set Funkmodul mit Wippe ? Kennzeichnung 0 auf der Rückseite immer oben ? einrasten. Vor dem Anschrauben den Rahmen mit Befestigungsrahmen von der Halteplatte lösen. Hierzu die Rastungen der Halteplatte nach außen drücken. Danach die Halteplatte ? mit den Rastungen oben und unten ? anschrauben, den Rahmen mit dem Befestigungsrahmen aufrasten und das Set Funkmodul mit Wippe ? Kennzeichnung 0 auf der Rückseite immer oben ? einrasten. Zur Schraubbefestigung empfehlen wir Edelstahl-Senkschrauben 2,9x25mm, DIN 7982 C. Sowohl mit Dübeln 5x25mm als auch auf 55mm-Schalterdosen. Der Eltako-Rahmen kann bei der Montage jederzeit gegen einen Rahmen mit dem Innenmaß 55x55mm anderer Hersteller ausgetauscht werden. Das in dem Funktaster enthaltene Funkmodul kann gemäß Bedienungsanleitung in alle verschlüsselbare Aktoren der Baureihen 61 und 71, sowie in das FAM14 verschlüsselt eingelernt werden. Hierzu ist die Funktaster-Verschlüsselungswippe FTVW erforderlich. Verschlüsselbare Aktoren tragen das Schlüssel-Piktogramm. FUD61NPN: Universal-Dimmschalter, Power MOSFET bis 300W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,7 Watt. Mindesthelligkeit oder Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer-, Schlummer- und Lichtweckerschaltung. Zusätzlich mit Lichtszenensteuerung. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief. Universal-Dimmschalter für Lampen bis 300W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Versorgungs-, Schalt- und Steuerspannung örtlich 230V. Keine Mindestlast erforderlich. Die Ansteuerung dieses Dimmschalters erfolgt mit den Funktastern FT und FFT, den Funk-Handsendern FHS und FMH sowie den Fernbedienungen FF8 und UFB. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Ab der Fertigungswoche 11/14 können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden dann mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in andere Aktoren wie FSR61NP-230V, die GFVS-Software und in Universalanzeigen eingelernt werden. In der GFVS-Software wird außerdem der aktuelle Dimmwert in % angezeigt. Mit dem oberen %Lampe/dim speed-Drehschalter kann entweder die Mindesthelligkeit (voll abgedimmt) oder die Dimmgeschwindigkeit eingestellt werden. Der untere Drehschalter legt im Betrieb fest, ob die automatische Lampenerkennung wirken soll oder spezielle Comfort-Stellungen.Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
