Eltako Dezentraler 8-Kanal-Sensoreingang

Details zu
Eltako Dezentraler 8-Kanal-Sensoreingang

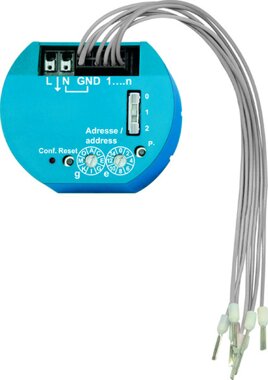

Powerline-Sensoreingang mit 8 Kanälen. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. 8 Sensoreingänge mit interner Kleinspannung. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an verschiedenen Stellen. Nur potenzialfreie Schaltelemente verwenden. Interne Kleinspannung an den Sensoreingängen. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter. Stellung 0: Je 2 benachbarte Eingänge als Richtungstaster für AUF/AB bzw. EIN/AUS. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm². Die Adressen der 8 Eingänge können ggf. auch mit der Installations-Software SIENNA-Professional frei zugeordnet werden. Die oben liegenden Buchsenleiste mit 9 Litzen mit Aderendhülsen ist gesteckt. 8 Steuereingänge mit interner Kleinspannung.

• Powerline-Aktor
